開始使用 F790wd Wi-Fi IP Barcode Scanner

F790wd 為非觸控式裝置, 其操作來自於掃描器自身的 : (L) 鈕 + (搖桿, 或按壓) + (R) 鈕 : 來分別對應螢幕上方所顯示的功能達成切換, 與傳統手機操作相似,

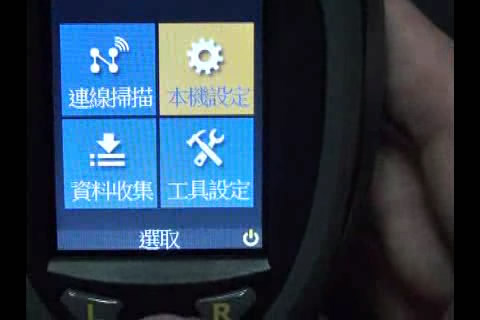

請參考下方圖片 : 按壓搖桿(選取), 進入[本機設定] : #畫面參考版本 : F790wd = 1.00.05 版

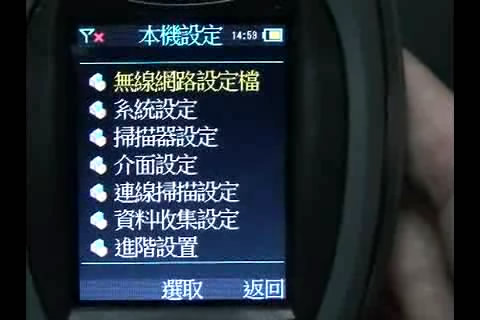

1, 請參考下方圖片 : 透過搖桿切換, 選定後按壓搖桿, 進入[無線網路設定檔]

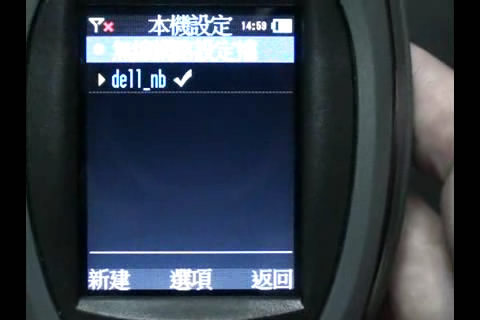

2, 請參考下方圖片 : 按 [ L ] 鈕=對應螢幕(新建)功能 ,去新增 WiFi Profile

按 [新建]後, 將會出現 [ Manual Input ] , 及 [ Auto Search ] 由使用者決定是手動輸入基地台 SSID 名稱? 還是自動搜尋基地台 SSID 名稱 ?

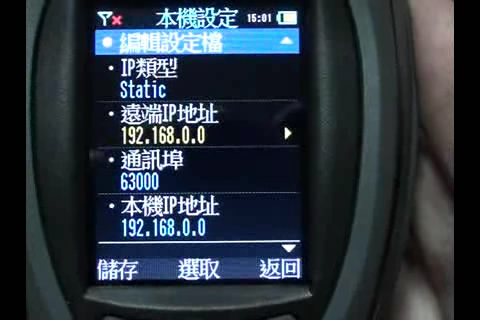

請參考下方圖片 : SSID 名稱輸入後即進入到以下編輯設定(遠端 IP地址) 及(本機IP地址) 等等相關 profile

# 遠端IP 地址 : 指的是伺服器主機 IP : 意即資料程式端的主機 IP

# 本機IP 地址 : 指的是 F790wd 掃描器自身 IP(Static=手動指定 , DHCP=自動取得)

請參考下方圖片 :最後按 (L) 鈕=對應螢幕(儲存) : 將 profile 設定儲存起來

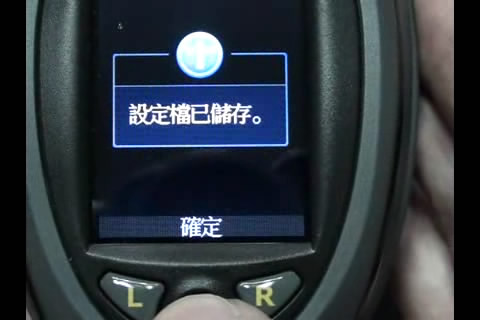

即產生下方圖片儲存成功畫面

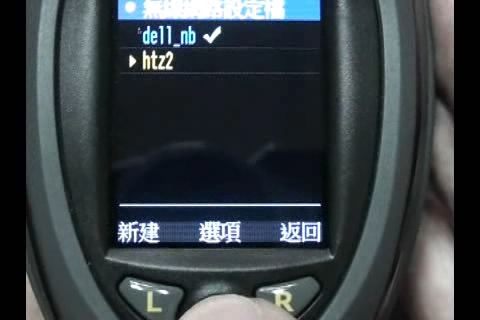

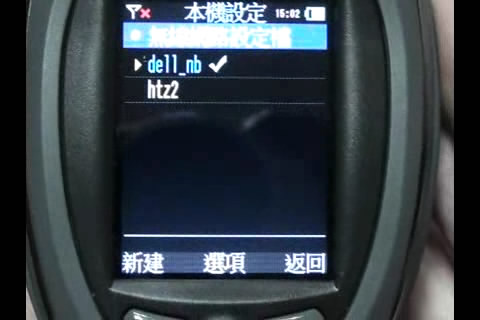

請參考下方圖片 : 回到(無線網路設定檔)畫面, 右側[打勾者] : 為當前運作的 profile

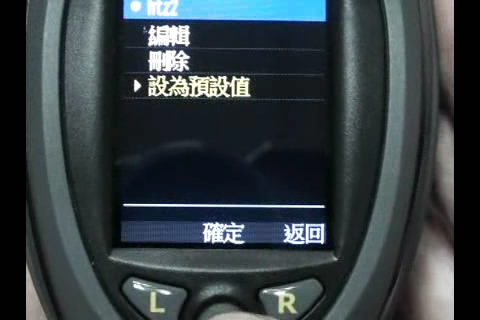

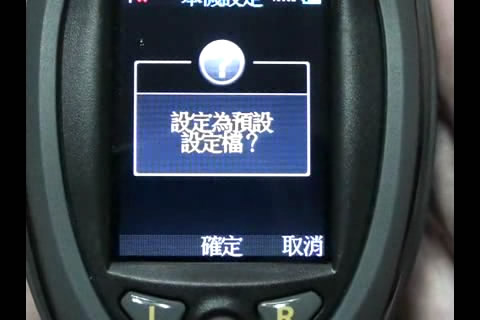

請參考下方三張圖片 : 可透過(搖桿) : 切換選定欲連結的 profile名稱, 選定後按壓(搖桿)選取

使將它切換為預設 WiFi Profile

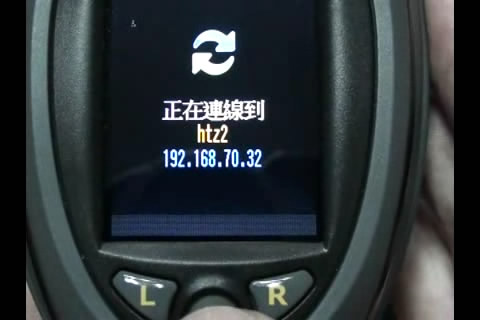

請參考下方圖片 : Profile 切換後, F790wd Scanner 將自動嘗試與指定的遠端主機 IP 做連結

# 如果主機端的例如(WaveCentre) 此時尚未執行話, 將顯示連線失敗

# 使用者此時可先不必理會這次的主機連結嘗試, 並按 [ 返回 ] 回主畫面:如下面第二張圖

3, 遠端主機,請安裝 WaveCentre 程式,

4, 啟動 WaveCentre 並按下(Start)鈕=>(出現Stop server字樣)表運作中..

等待 F790wd 自動與WaveCentre連線 (F790wd 會有上升音表示已連線成功)

注意 :

F790wd + WaveCentre 連線所產生的虛擬串列埠, 是由 WaveCentre 在連線時會自動安裝 Net2Com 驅動程式, 使用者並不需要特別安裝 Net2Com 虛擬串列埠驅動程式( 這與 USB-COM 驅動程式是不相關的, USB-COM 驅動是提供給充電座實體 usb 線路需求時安裝的)

啟動WaveCentre 後,若 F790wd 掃描器已進入睡眠話(可能連線將失敗), 此時請按一下掃描器的 trigger 鈕使它喚醒

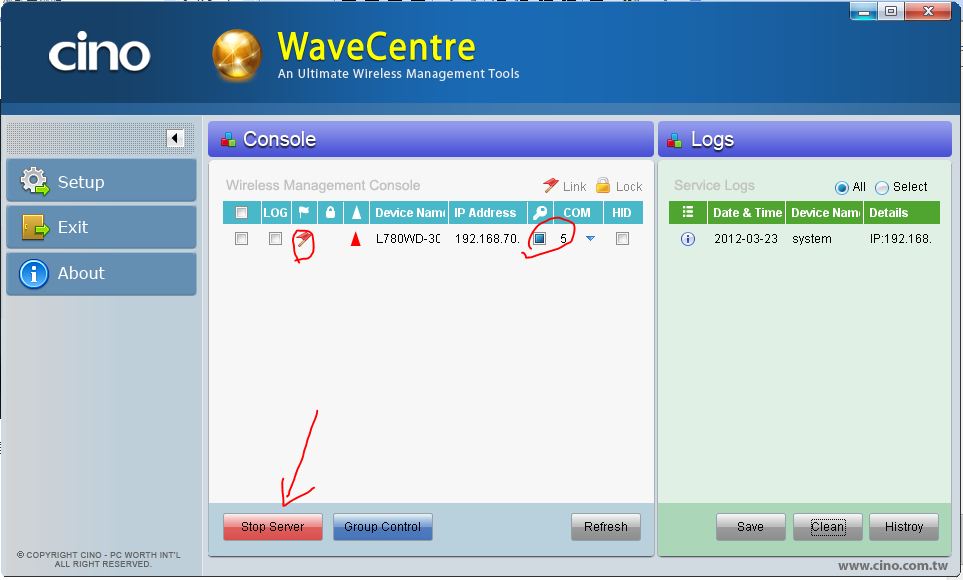

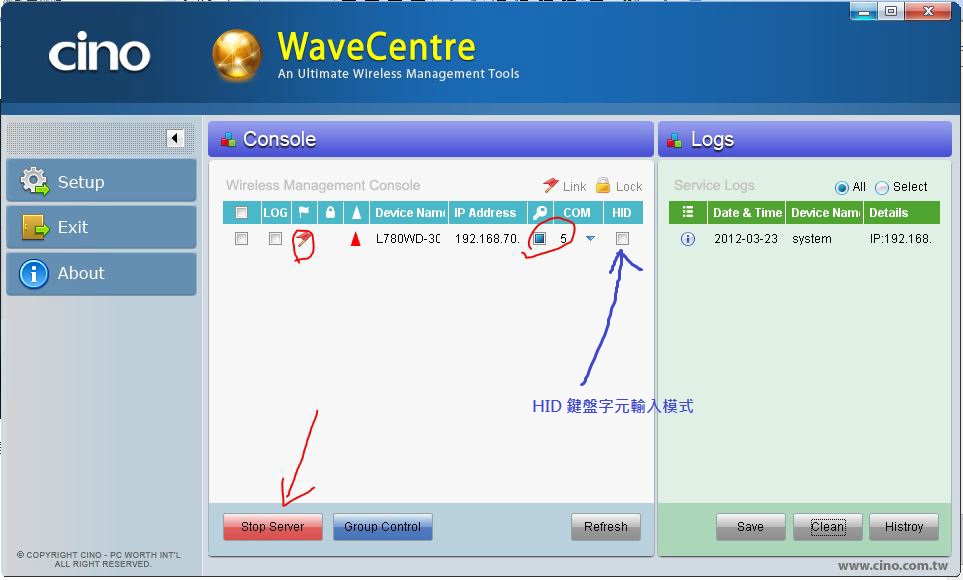

連線成功話 : WaveCentre 主畫面會顯示 [旗幟]符號表示連線中(如下圖), 以及會自動產生 Com 埠編號

同時請確認 WaveCentre 所建立的虛擬串列埠編號, 是否與系統實體串列埠資源重覆, 如果有 : 請在 com 埠編號旁邊的箭頭,按一下出現(下拉功能表), 手動調整選擇其它串列埠編號, 選擇後 WaveCentre 會自動啟用

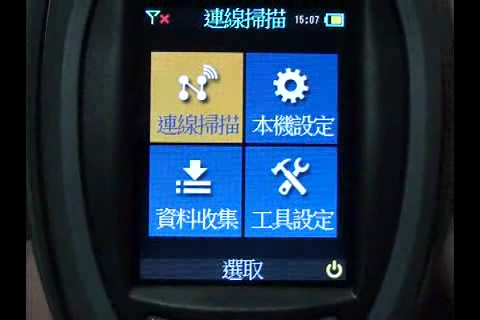

5, F790wd 此時可以選擇模式進入,例如 [連線掃描]

即按壓搖桿 : 選取 [ 連線掃描 ] 模式

6, F790wd 掃描器進入[連線掃描]後

遠端主機端可開啟以下兩種程式方法來接收 F790wd 掃描器的條碼資料

在WaveCentre 的主畫面裡 : (中間連線清單中)

若HID項目(無)打勾, 則透過Com port 應用程式來存取,

若HID項目(已)打勾, 則游標所在位置, 開啟例如記事本,即模擬鍵盤傳入條碼字元資料,
